Как выбрать пильный диск для циркулярной пилы: гид по характеристикам

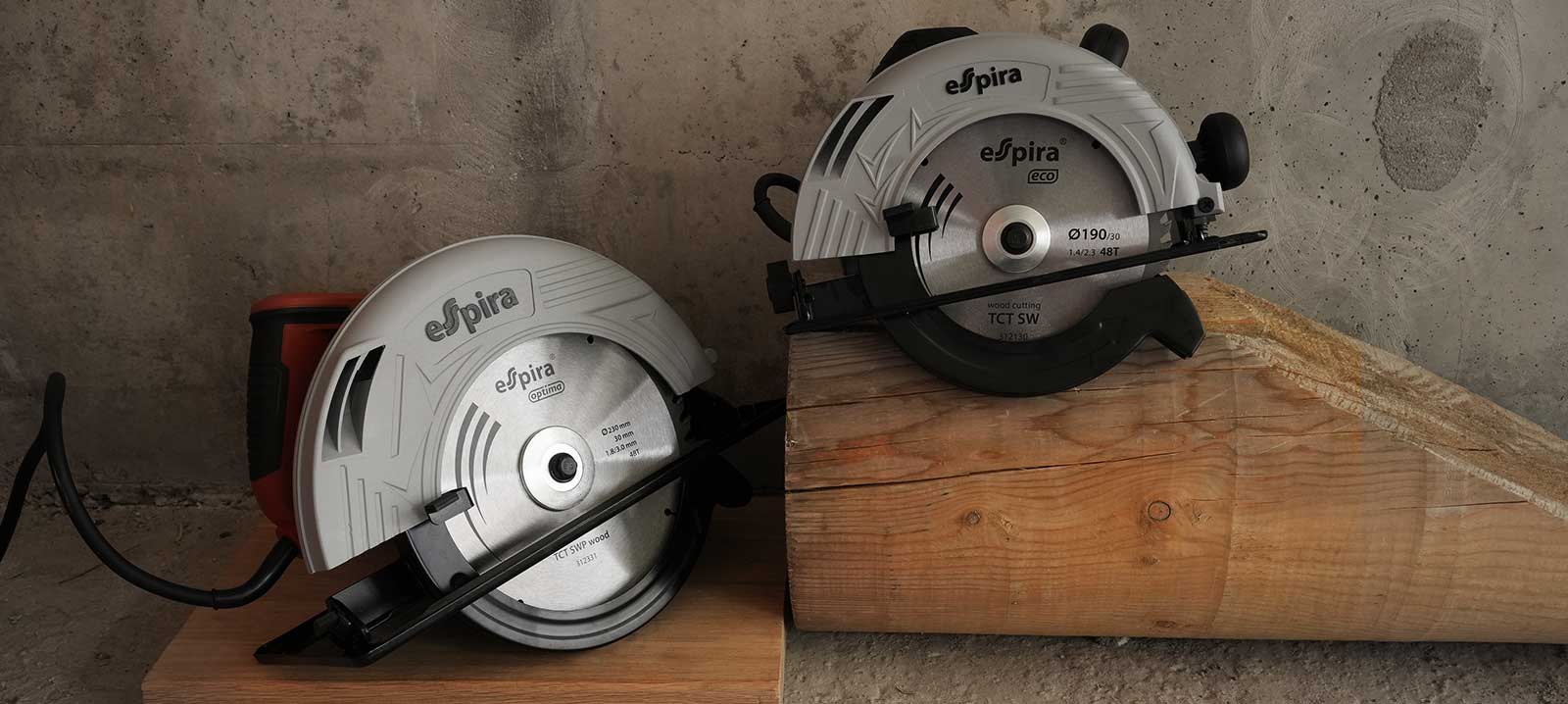

Пильные диски Espira® подходят для большинства ручных циркулярных пил, например, Espira CSI-190A, CSI-230A

FTG, ATB или ATAF? Разбираемся в геометрии зуба пильных дисков. От угла атаки до балансировки: полный гид по выбору оснастки для ручных циркулярных пил. Узнайте, на что смотреть при покупке, чтобы пилить без сколов и перегрузок.

Перед покупкой пильного диска проверьте:

Скорость вращения шпинделя вашей пилы
Диаметр посадочного штифта
Внешний диаметр пильного диска
Мощность двигателя и допустимые нагрузки

Характеристики пильного диска должны соответствовать приведенным выше характеристикам циркулярной пилы.

Также при выборе пильного диска обратите внимание на следующие основные моменты:

Толщина диска и напаек
Для ручных циркулярных пил распространена толщина диска 1.8–2.4 мм. Диск с большей толщиной дает более широкий разрез, при этом он более устойчив к колебаниям и изгибам во время работы. Однако возрастает нагрузка на двигатель циркулярной пилы. Чем толще диск, тем больше нагрузка на электроинструмент. Для аккумуляторного инструмента выбирайте диски толщиной 1.6–1.8 мм для снижения нагрузки на двигатель и увеличения времени работы от батареи.
Количество зубьев
Чем больше количество зубьев, тем большее сопротивление резанию испытывает инструмент и ниже скорость подачи. Однако распил получается более чистым. И наоборот, диск с меньшим количеством зубьев пилит быстрее, но более грубо. Для чистового и поперечного распила выбирайте диск с бо́льшим количеством зубьев.

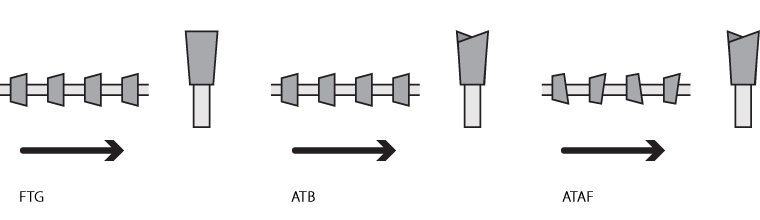

Форма зубьев

FTG (Flat Top Grind, плоская верхняя грань). Отлично подходит для продольного реза вдоль волокон, обеспечивает высокую производительность при черновой обработке.
Преимущества: высокая износостойкость режущей кромки, эффективный выброс стружки, стабильность при продольном пилении, агрессивное врезание в материал, экономичность в эксплуатации.
Недостатки: образование сколов при поперечном резе, проблемы при работе с ламинированными материалами, неэффективен при работе с твердыми породами древесины, низкое качество поверхности при поперечном пилении.

ATB (Alternate Top Bevel, переменный угол верхнего скоса). Работа идет с меньшей нагрузкой, поэтому имеем чистый рез практически без сколов и расщепления материалов. Свободное выпадание опилок за счет боковых зазоров, образованных скошенными углами.
Преимущества: высокая чистота реза, длительный срок службы при правильной эксплуатации, универсальность применения, эффективное удаление стружки.
Недостатки: повышенный износ переднего острия при ударных нагрузках, необходимость аккуратной эксплуатации, более высокая стоимость по сравнению с FTG.
Универсальное применение: мягкая и твердая древесина, фанера, ДСП, МДФ, композиты, тонкослойные плиты, волокнит.

ATAF (Alternate Top Alternate Face, переменный угол верхнего скоса и переменный угол лицевого скоса). Оптимально подходит для резки волокнистых материалов (текстиль, композиты, древесина с выраженной текстурой).
Преимущества: значительное снижение нагрузки на режущий инструмент, улучшенное качество реза, повышенная износостойкость.
Недостатки: повышенная склонность режущей грани к сколам, более высокая стоимость производства, необходимость специального оборудования для заточки.
Несмотря на склонность режущей грани к сколам, технология ATAF остается предпочтительной для задач, где качество реза и минимизация дефектов поверхности имеют первостепенное значение.
Возможно чередование в одном диске зубьев из представленных вариантов. Также существуют и другие, более сложные формы.

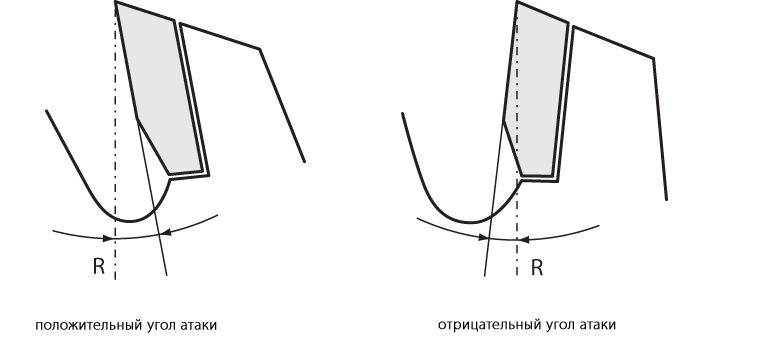

Угол атаки
Угол между радиусом, проходящим через верхнюю точку зуба и плоскостью лицевой поверхности зуба. Бывает положительный и отрицательный, что ощутимо влияет на характер пиления.

Диск с положительным углом атаки предназначен для быстрого пиления, он захватывает материал, как бы затягивая древесину под зубья. Диски с отрицательным или нулевым углом атаки позволяют оператору максимально контролировать процесс пиления. Такие диски заминают мягкий материал, их используют для резки твердых пород дерева. Нужно помнить, что эти диски требуют более мощного инструмента.
Шлифование диска
Если посмотреть на полотно диска на свету, то у хорошего пильного диска следы от шлифовального инструмента будут расходиться концентрическими кругами от посадочного отверстия. Это значит, что каждый диск шлифовали, калибровали и балансировали отдельно, а не шлифовали весь лист металла перед началом нарезки полотен.

Правильно подобранный пильный диск — это не только качественный рез, но и безопасность работы, а также долгий срок службы вашего инструмента. Всегда сверяйте характеристики диска с возможностями вашей пилы.
